Устройство для заряда аккумуляторов своими руками

  • 1.6 Рейтинг
  • 29595 Просмотров

Устройство для заряда аккумуляторов своими руками

Добрый вечер всем автолюбителям. Сегодня вам расскажу, как в домашних условиях сделать самодельное качественное зарядное устройство с регулировкой выходного напряжения и с несколькими режимами заряда аккумулятора.

   Схема такого устройства очень проста и его сделает каждый начинающий радиолюбитель. Трансформатор с мощностью 200 - 300 ватт, отлично подойдет трансформатор от старого лампового телевизора, его даже не придется переделывать поскольку на нем есть две одинаковые обмотки на 6 - 7 вольт 10 ампер. Всего лишь нужно подключить обмотки последовательно для получения напряжения 13 - 24 вольт напряжения. В данном случае применен полностью переделанный трансформатор от стабилизатора напряжения с мощностью 400 ватт.


   Сетевая обмотка намотана проводом 0,5 миллиметр и содержит 500 витков, витки нужно мотать аккуратно, виток к витку, желательно через каждые 100 витков ставить изоляцию простой бумагой или ватманом. Вторичная обмотка намотана проводом диаметром 1,5-3 миллиметра, 4-5 витков при частоте 50 герц - это примерно 1 вольт. Нужно намотать обмотку с напряжением на 18 вольт. Дальше электронная часть зарядного устройства. Диодный мост применен очень мощный, диоды от генератора автомобиля, их нужно установить на теплоотводы, перегрев диодов просто не возможен.


   Транзистор кт 819 нужно применить в металлическом корпусе и устанавливаем на теплоотвод. Резистор 150 ом подбираем с мощностью порядка 5 ватт, тиристор тоже отечественного производства, например КУ202Н или любой другой аналогичный. Транзистор кт816 в крайнем случае можно заменить на кт814. Переменный резистор регулирует выходное напряжение, быстрая зарядка - 18 вольт, средняя зарядка - 16 вольт и нормальная зарядка - 14 вольт.

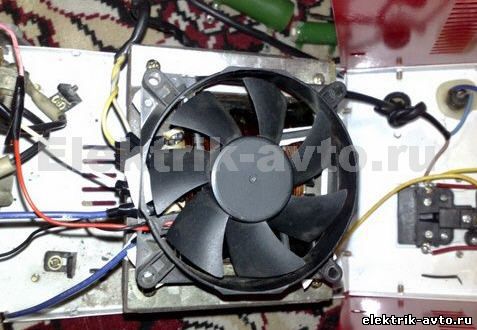

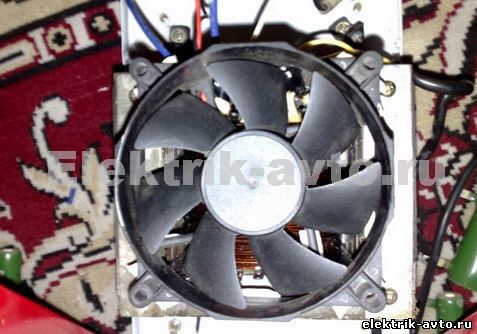

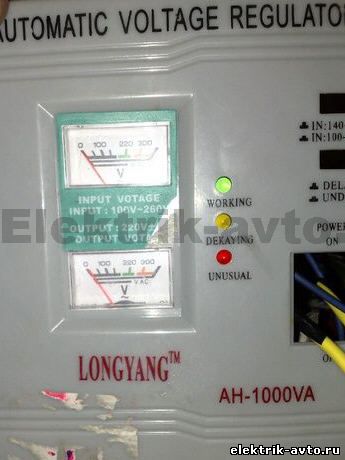

   В данном случае трансформатор дополнен кулером от компьютерного процессора, поскольку витки вторичной обмотки из алюминия и при быстрой зарядки трансформатор может погреться. Трансформатор непосредственно подключен к выходу устройства и его обороты возрастают вместе с напряжением зарядки.


   Можно также подключить амперметр и вольтметр. Устройство для заряда аккумуляторов смонтировано в корпусе от старого стабилизатора, имеет достаточно красивый внешний вид, не перегревается и что самое главное - работает бесшумно!


   Иногда встречаются зарядные устройства с громким шумом работы, что согласитесь очень раздражает. Вот один из простых способов изготовления качественного и достаточно простого зарядного устройства для аккумулятора своими руками.
