Если, при эксплуатации автомобиля стартер начал издавать странные звуки, жужжать, или медленнее, чем обычно вращать маховик, значит, настала пора заняться ремонтом стартера или его заменой. Давайте разберемся, как сделать ремонт стартера своими руками.

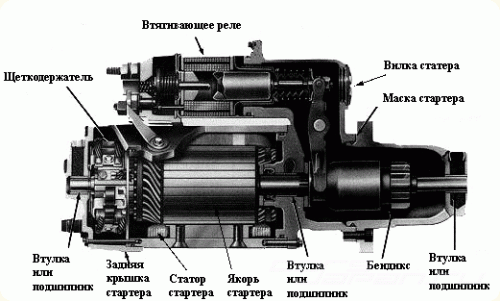

Стартер представляет из себя электрический двигатель постоянного тока, который имеет четыре полюса и оборудован четырьмя щетками. Его привод имеет соединение с маховиком, его зубчатым венцом. Втягивающее реле осуществляет включение стартера. Стартер имеет крепление к картеру сцепления, его защита от разогретой трубы выпускной системы, осуществляется при помощи специального щитка.
Для того, чтобы приступить к ремонту стартера, в том числе, осуществить ремонт стартера ВАЗ, его необходимо извлечь из конструкции автомобиля. Для этого отворачивается болт нижнего крепления теплозащитного щитка и с водозаборника снимается шланг, далее откручиваются гайки верхнего крепления и снимается защитный щиток. Теперь откручиваются два верхних болта, посредством которых осуществляется крепление стартера к картеру и отвинчивается нижний болт. Стартер сдвигается немного вперед, после чего производится отсоединение колодки от тягового реле. Чтобы было удобнее это сделать, предварительно можно демонтировать шланг системы охлаждения. Отвинчивается гайка, при помощи которой осуществляется крепление проводов втягивающего реле к аккумуляторной батареи и стартер достается при помощи движения вверх.
В первую очередь, необходимо проверить втягивающее реле. На стартер подается напряжение – на вывод реле +12 Вольт, а на корпус подается минус. Одновременно, к контактным болтам присоединяется омметр. При исправном состоянии реле, обгонная муфта выдвигается в находящееся на передней крышке окно, а болты по показаниям омметра замыкаются. Если этого не происходит, то реле подлежит замене. При помощи отвертки отвинчиваются три винта и реле снимается. Из корпуса реле достается шток с пружиной и устанавливается новое реле.
Далее, производится проверка и, при необходимости, замена щеток. При помощи отвертки, со стартера снимается крышка. Чтобы извлечь щетки, необходимо снять винт, при помощи которого крепятся контактные провода и отжать пружину. Если высота щетки менее 12 миллиметров, то она подлежит замене.
Для проверки состояния обмоток стартера, к их выводам, поочередно, необходимо присоединить омметр и проверить на замыкание на корпус, а также между витками.
Для проверки коллектора и обмоток нужно снять стопорное кольцо, затем - шайбу с оси. При помощи ключа отсоединяются стяжные болты. Разъединив корпус, достаем из него трубки изоляции для стяжных болтов. Осуществляется проверка наружного состояния как обмоток, так и коллектора. На обмотках не должно быть следов пробоя или обугливания. На коллекторе могут быть допустимы только небольшие следы, но нужно при помощи мелкой наждачки произвести зачистку пластин коллектора, а еще лучше, заменить его на новый.
Обмотка якоря проверяется посредством омметра на наличие короткого замыкания на якорных обмотках. Если оно присутствует, то производится замена якоря.
Обгонная муфта и шестерня якоря проверяются следующим образом. С оси якоря снимается шайба, расшплинтовывается ось рычага и выбивается при помощи какого-либо приспособления, например бородка. После этого, вместе с приводом вынимается якорь и снимается рычаг, предназначенный для привода муфты. Шестерня должна свободно вращаться в одну сторону, а при попытке вращения в другую, должна стопориться. На ней не должно быть следов сколов и зазубрин. При неисправности хоть муфты, хоть шестерни, замене подлежат обе детали. Для этого извлекаем муфту с самой шестерней, предварительно сняв стопорное кольцо, и осуществляем их замену на новые.
До сборки стартера, из корпуса и щеткодержателя нужно удалить пыль, а поверхности из пластмассы смазываются специальной смазкой, типа литола. Моторным маслом смазываются втулки ротора, шлицы вала якоря, подшипники, а также ступица муфты. После этого, производится сборка стартера.
В заключение необходимо сказать несколько слов о редукторных стартерах. Имеется два типа редукторных стартеров – с внутренним и внешним сцеплением шестеренок.. Электродвигатель редукторного стартера устроен также, как и у простого, но с некоторыми конструктивными особенностями. Отличие имеется в вале якоря, отсутствует часть со шлицами, по которым осуществляется перемещение бендикса. Ремонт редукторного стартера выполняется практически в том же порядке, что и ремонт простого.
Для того, чтобы приступить к ремонту стартера, в том числе, осуществить ремонт стартера ВАЗ, его необходимо извлечь из конструкции автомобиля. Для этого отворачивается болт нижнего крепления теплозащитного щитка и с водозаборника снимается шланг, далее откручиваются гайки верхнего крепления и снимается защитный щиток. Теперь откручиваются два верхних болта, посредством которых осуществляется крепление стартера к картеру и отвинчивается нижний болт. Стартер сдвигается немного вперед, после чего производится отсоединение колодки от тягового реле. Чтобы было удобнее это сделать, предварительно можно демонтировать шланг системы охлаждения. Отвинчивается гайка, при помощи которой осуществляется крепление проводов втягивающего реле к аккумуляторной батареи и стартер достается при помощи движения вверх.
В первую очередь, необходимо проверить втягивающее реле. На стартер подается напряжение – на вывод реле +12 Вольт, а на корпус подается минус. Одновременно, к контактным болтам присоединяется омметр. При исправном состоянии реле, обгонная муфта выдвигается в находящееся на передней крышке окно, а болты по показаниям омметра замыкаются. Если этого не происходит, то реле подлежит замене. При помощи отвертки отвинчиваются три винта и реле снимается. Из корпуса реле достается шток с пружиной и устанавливается новое реле.
Далее, производится проверка и, при необходимости, замена щеток. При помощи отвертки, со стартера снимается крышка. Чтобы извлечь щетки, необходимо снять винт, при помощи которого крепятся контактные провода и отжать пружину. Если высота щетки менее 12 миллиметров, то она подлежит замене.
Для проверки состояния обмоток стартера, к их выводам, поочередно, необходимо присоединить омметр и проверить на замыкание на корпус, а также между витками.
Для проверки коллектора и обмоток нужно снять стопорное кольцо, затем - шайбу с оси. При помощи ключа отсоединяются стяжные болты. Разъединив корпус, достаем из него трубки изоляции для стяжных болтов. Осуществляется проверка наружного состояния как обмоток, так и коллектора. На обмотках не должно быть следов пробоя или обугливания. На коллекторе могут быть допустимы только небольшие следы, но нужно при помощи мелкой наждачки произвести зачистку пластин коллектора, а еще лучше, заменить его на новый.
Обмотка якоря проверяется посредством омметра на наличие короткого замыкания на якорных обмотках. Если оно присутствует, то производится замена якоря.
Обгонная муфта и шестерня якоря проверяются следующим образом. С оси якоря снимается шайба, расшплинтовывается ось рычага и выбивается при помощи какого-либо приспособления, например бородка. После этого, вместе с приводом вынимается якорь и снимается рычаг, предназначенный для привода муфты. Шестерня должна свободно вращаться в одну сторону, а при попытке вращения в другую, должна стопориться. На ней не должно быть следов сколов и зазубрин. При неисправности хоть муфты, хоть шестерни, замене подлежат обе детали. Для этого извлекаем муфту с самой шестерней, предварительно сняв стопорное кольцо, и осуществляем их замену на новые.
До сборки стартера, из корпуса и щеткодержателя нужно удалить пыль, а поверхности из пластмассы смазываются специальной смазкой, типа литола. Моторным маслом смазываются втулки ротора, шлицы вала якоря, подшипники, а также ступица муфты. После этого, производится сборка стартера.В заключение необходимо сказать несколько слов о редукторных стартерах. Имеется два типа редукторных стартеров – с внутренним и внешним сцеплением шестеренок.. Электродвигатель редукторного стартера устроен также, как и у простого, но с некоторыми конструктивными особенностями. Отличие имеется в вале якоря, отсутствует часть со шлицами, по которым осуществляется перемещение бендикса. Ремонт редукторного стартера выполняется практически в том же порядке, что и ремонт простого.
