подключение ДХО
Андрей_Дата: Пятница, 07.08.2015, 20:01 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 9

Миним.выплата 100р.
Репутация: 0
Статус: Offline

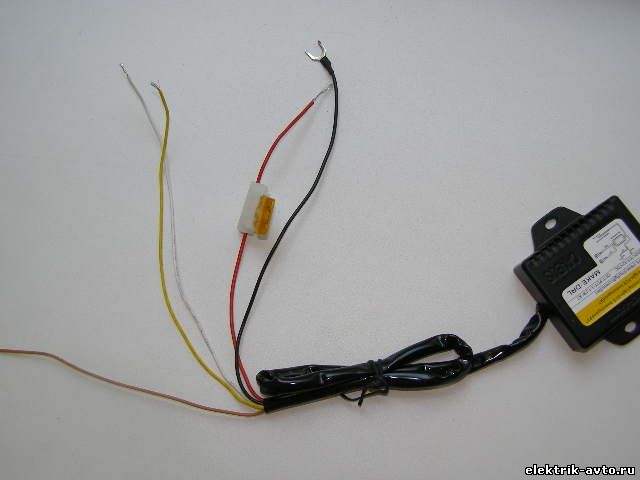

Всем привет, вопрос по подключению ДХО. По инструкции  от блока управления красный провод к контакту, где появляется плюс после включения зажигания, черный на массу. Желтый и белый, это провода управления, подключаются к "+" габаритов или ближнего. И есть еще коричневый, куда его подключить не знаю. Дело в том что без его подключения, ДХО вспыхивают и сразу гаснут, подскажите пожалста куда его нужно подключать? Почему этого в инструкции нет не понимаю.

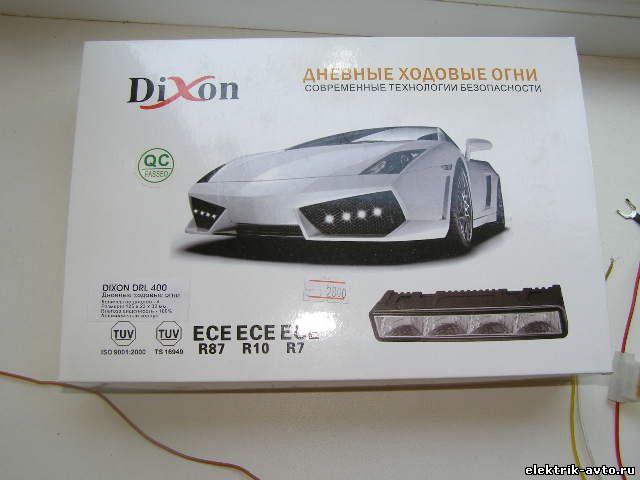

Прикрепления: 0880189.jpg(48Kb) · 4486329.jpg(36Kb) · 1588247.jpg(44Kb)


Сообщение отредактировал Андрей_ - Воскресенье, 09.08.2015, 12:01

FireДата: Пятница, 07.08.2015, 20:54 | Сообщение # 2
Генералиссимус
Группа: Пользователи
Сообщений: 1707

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Обычно кр - +, черн- минус АКБ. Желтый белый управ. Завел - включились, заглушил- спустя время включились.

Ярославль. Ремонтирую лично.

Андрей_Дата: Суббота, 08.08.2015, 22:17 | Сообщение # 3
Рядовой
Группа: Пользователи
Сообщений: 9

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата Fire ()
Обычно кр - +, черн- минус АКБ. Желтый белый управ. Завел - включились, заглушил- спустя время включились.
Да вроде на всех так, а на этих что-то заморочено. Они при включении зажигания не включаются, а включаются когда двигатель завелся. Тоже на плюс что ли он должен быть подключен.

FireДата: Воскресенье, 09.08.2015, 07:14 | Сообщение # 4
Генералиссимус
Группа: Пользователи
Сообщений: 1707

Миним.выплата 100р.
Репутация: 29
Статус: Offline

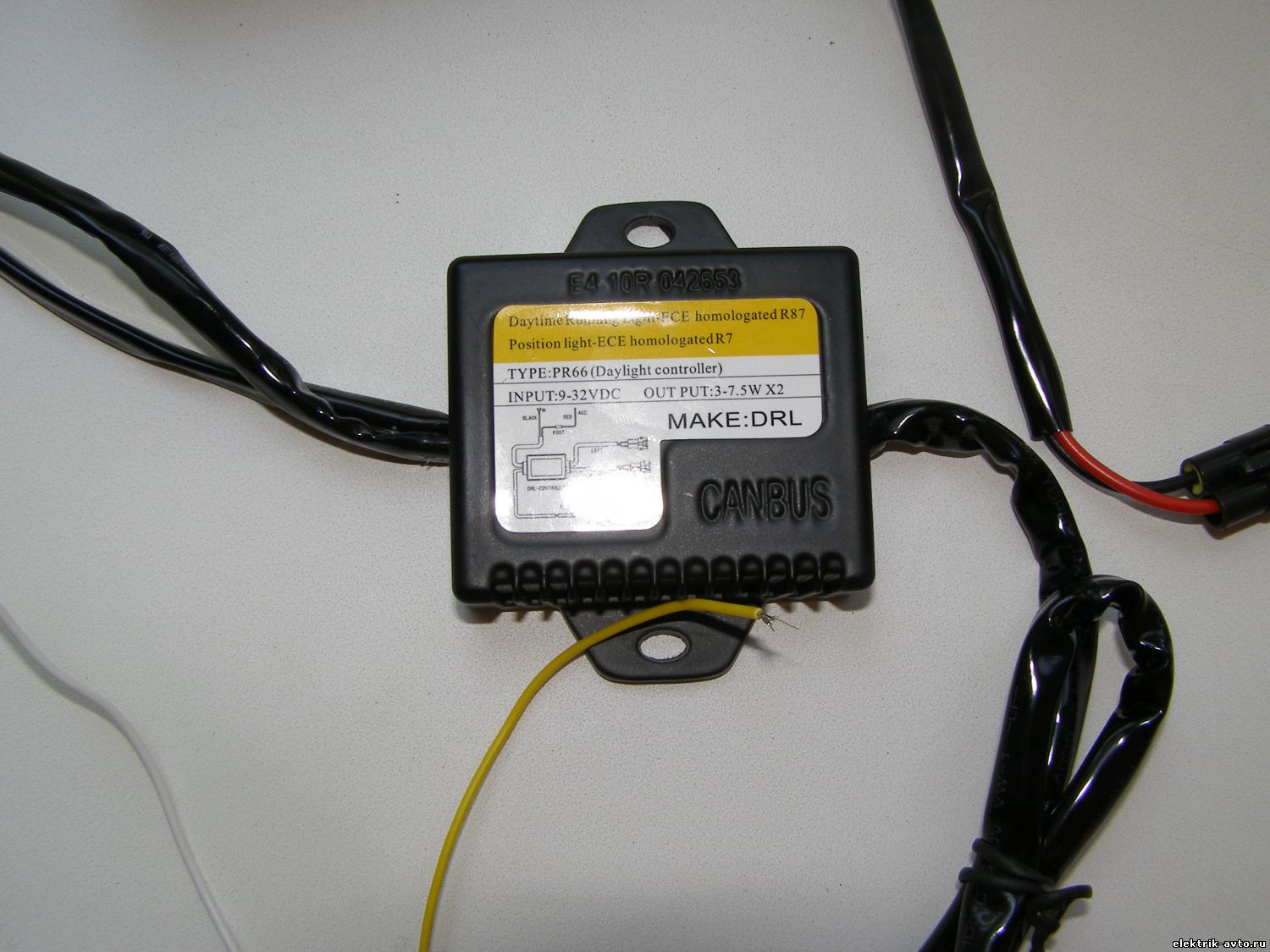

Фото коробки четче сделайте. Общий план и то ,что на ней написано. А то предложенная схема похоже не от нее.

Ярославль. Ремонтирую лично.

Андрей_Дата: Воскресенье, 09.08.2015, 11:52 | Сообщение # 5
Рядовой
Группа: Пользователи
Сообщений: 9

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата Fire ()
Фото коробки четче сделайте. Общий план и то ,что на ней написано. А то предложенная схема похоже не от нее.

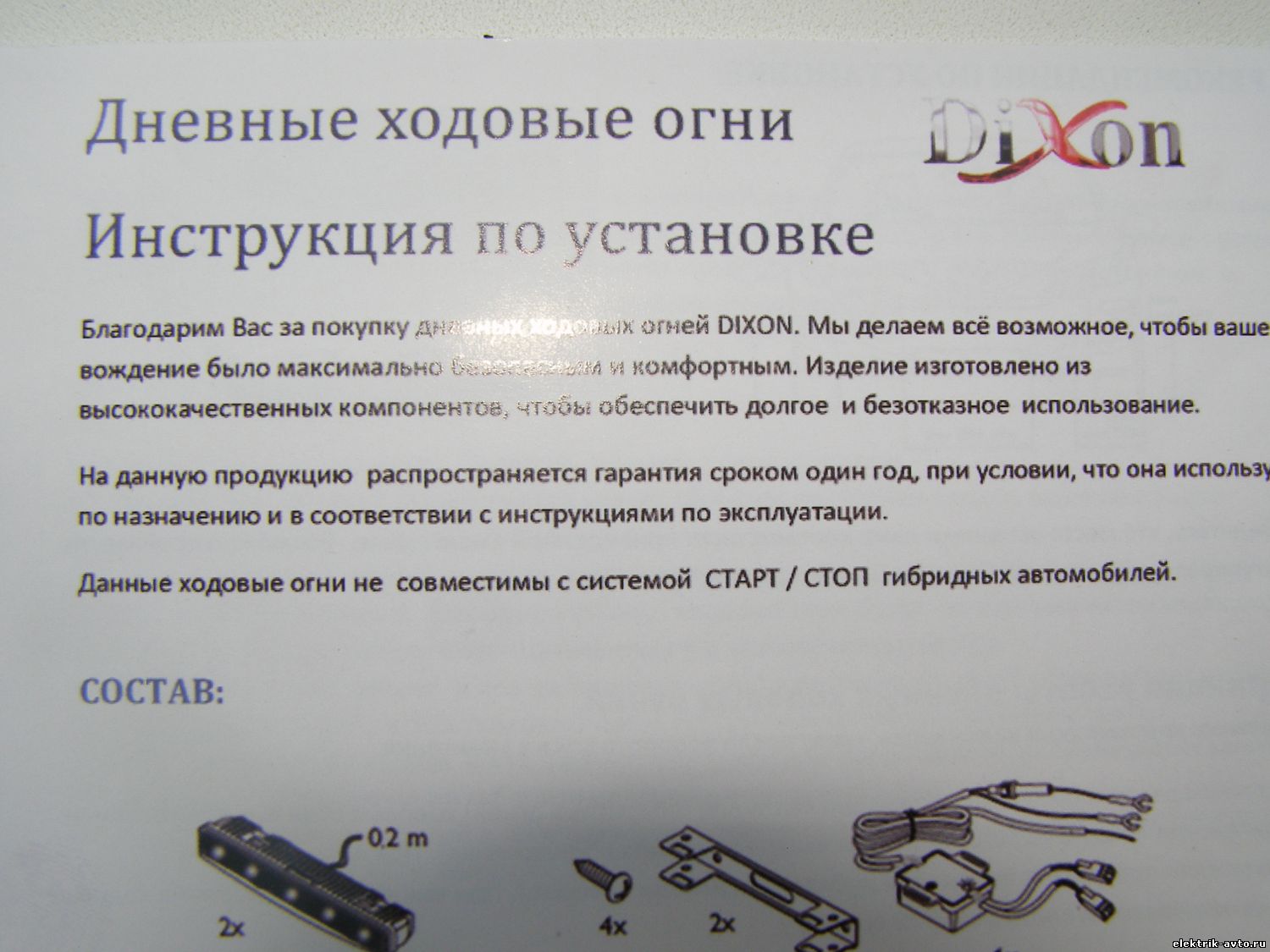

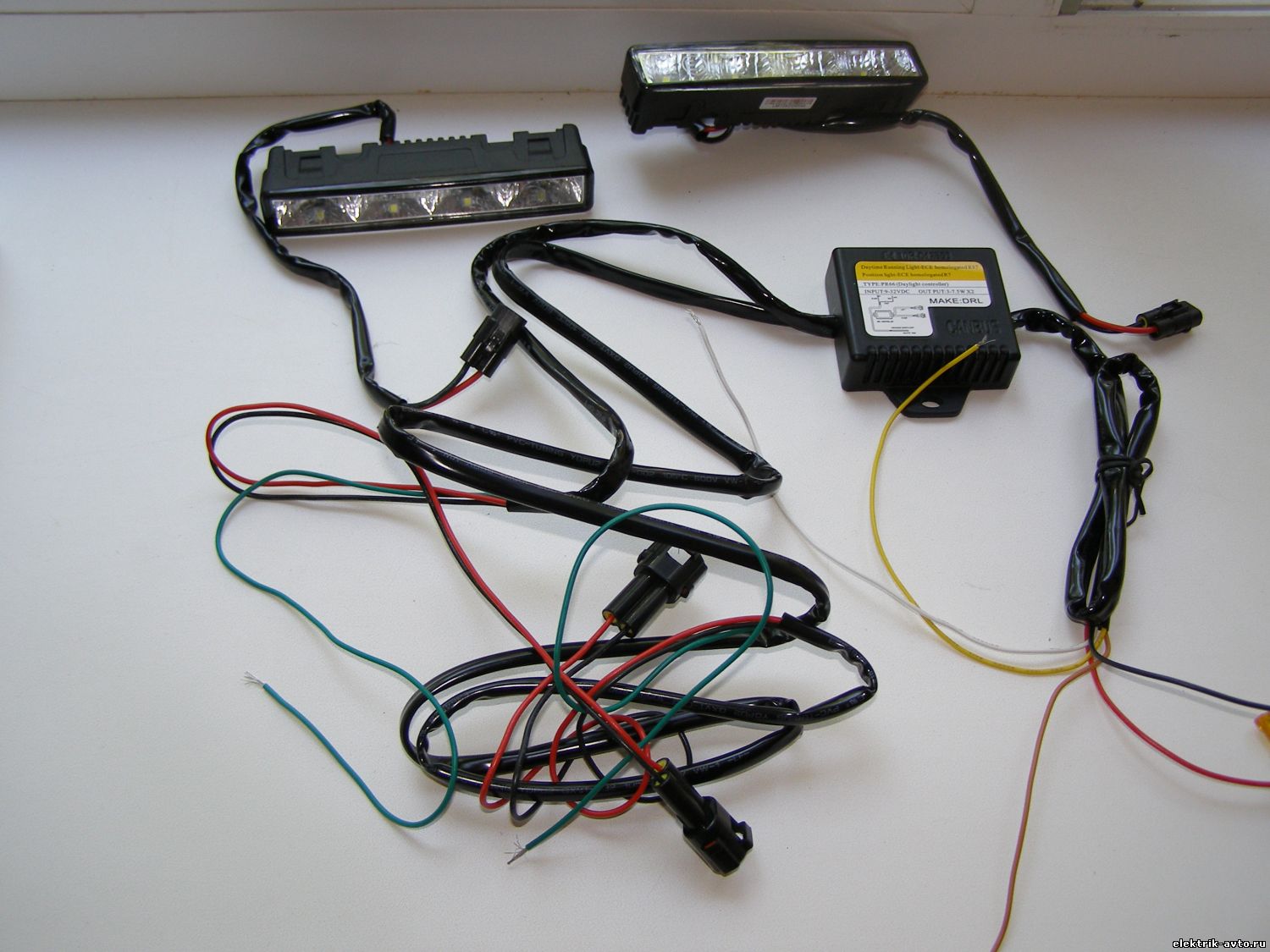

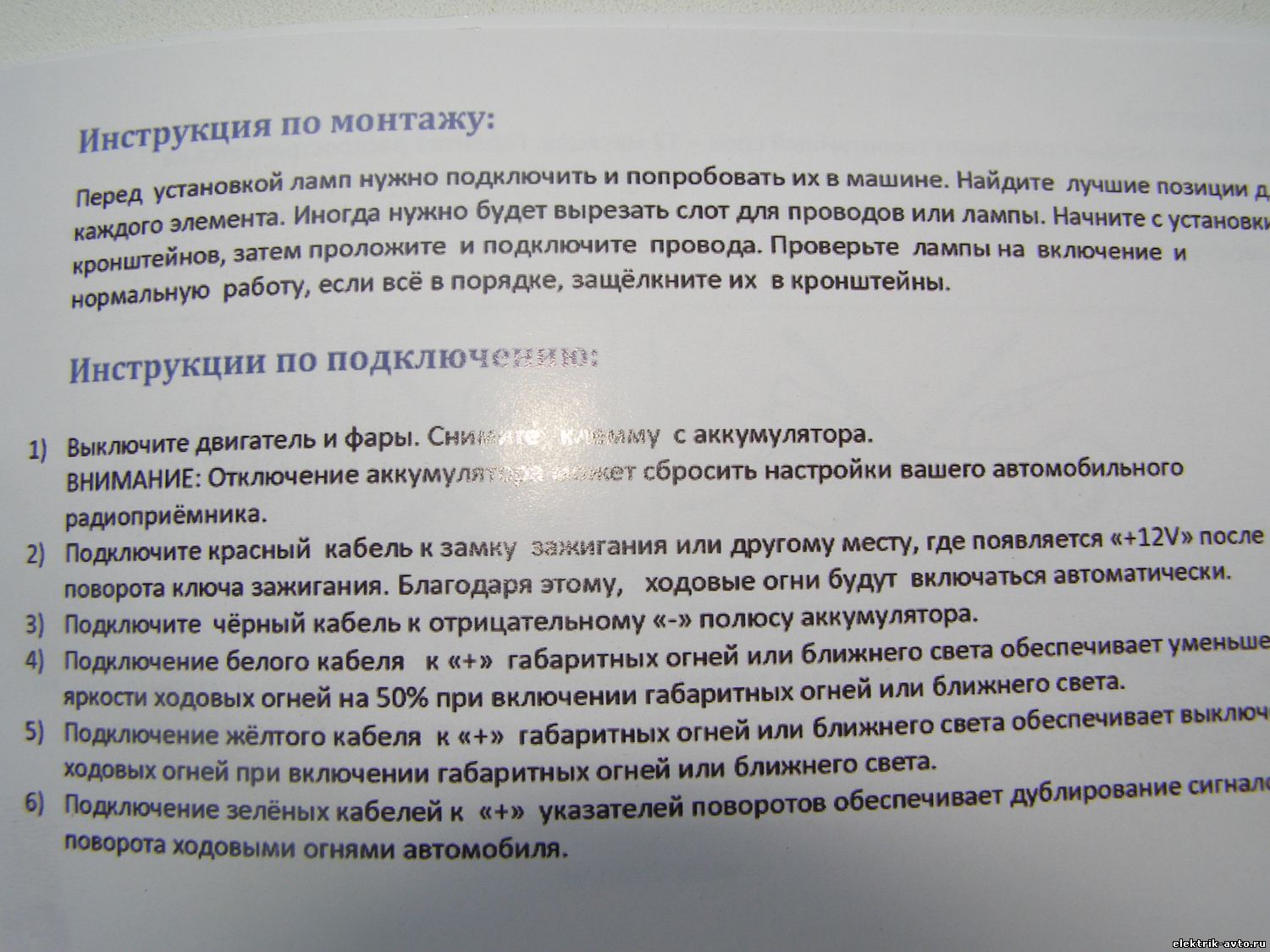

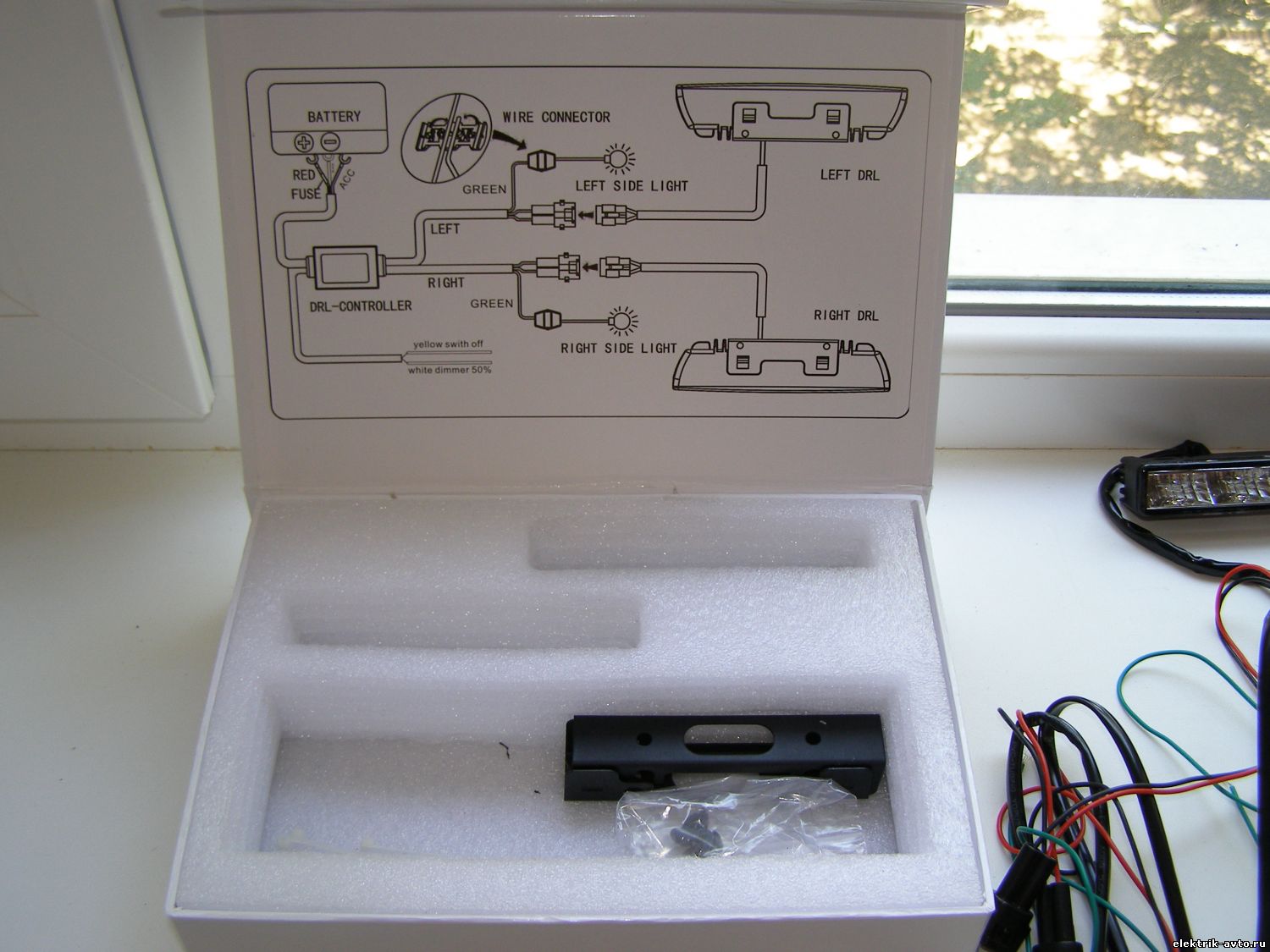

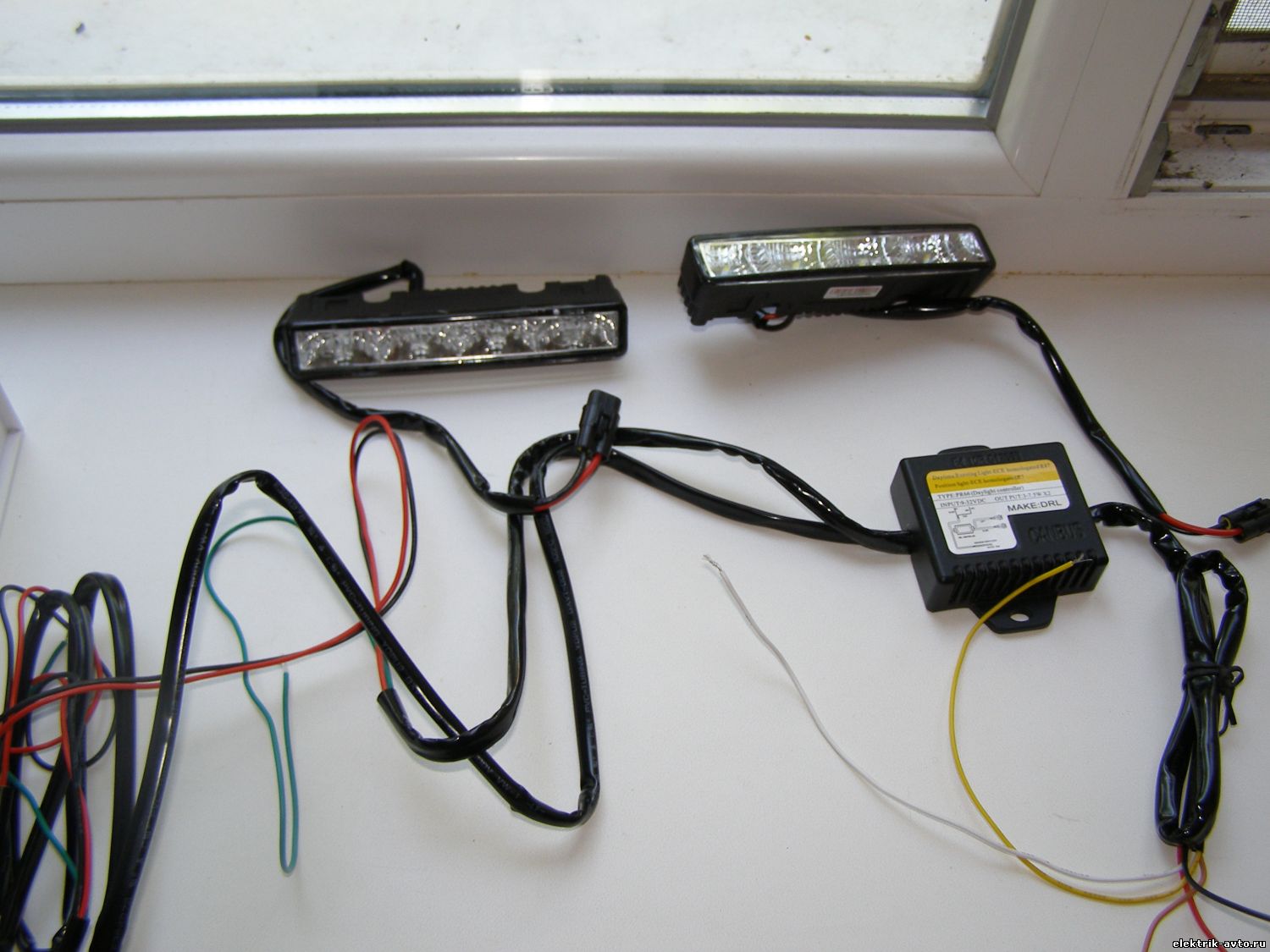

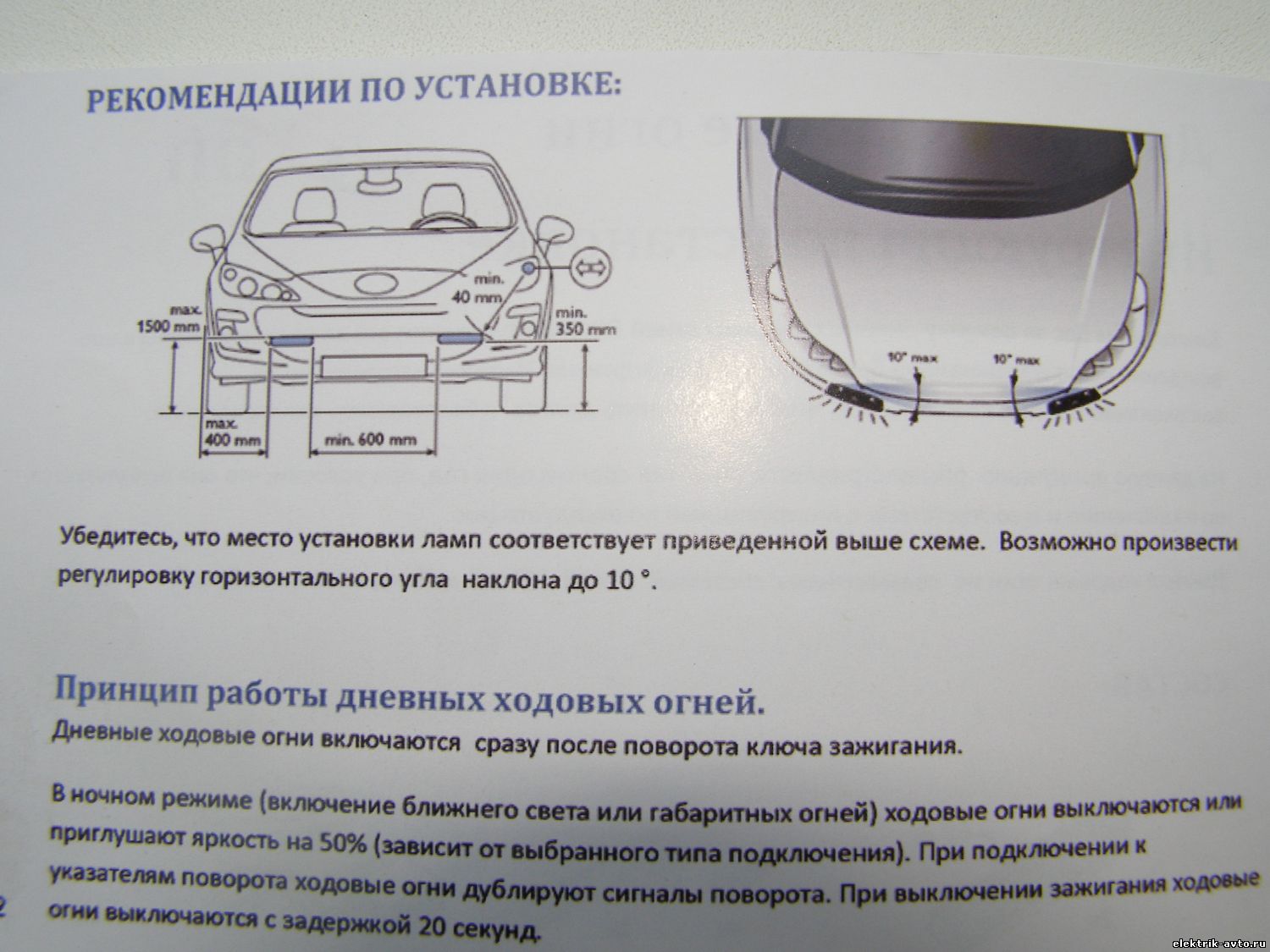

Даю еще фото
Прикрепления: 0219848.jpg(136Kb) · 6340010.jpg(161Kb) · 2476031.jpg(122Kb) · 6697535.jpg(140Kb) · 8912580.jpg(126Kb) · 5987448.jpg(130Kb) · 6510018.jpg(167Kb) · 7671387.jpg(120Kb) · 0367793.jpg(115Kb)


Сообщение отредактировал Андрей_ - Воскресенье, 09.08.2015, 11:57

FireДата: Воскресенье, 09.08.2015, 14:06 | Сообщение # 6
Генералиссимус
Группа: Пользователи
Сообщений: 1707

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Красный +12 АКБ
ЧЕРНЫЙ -12АКБ
Коричневый ACCзажигания
Зеленые к поворотам
Белый габарит для приглушения на 50%
Желтый ближний для отключения.
Желтый/ Белый можно ближний/дальний.


Ярославль. Ремонтирую лично.

Андрей_Дата: Вторник, 11.08.2015, 00:33 | Сообщение # 7
Рядовой
Группа: Пользователи
Сообщений: 9

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата Fire ()
Красный +12 АКБЧЕРНЫЙ -12АКБ
Коричневый ACCзажигания
Спасибо, значит АСС это к замку зажигания коричневый, а красный на прямую к плюсу аккума. еще раз спасибо.

FireДата: Среда, 12.08.2015, 01:26 | Сообщение # 8
Генералиссимус
Группа: Пользователи
Сообщений: 1707

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Да. Китайцам привет.

Ярославль. Ремонтирую лично.

lyushiKДата: Воскресенье, 27.09.2015, 18:24 | Сообщение # 9
Рядовой
Группа: Пользователи
Сообщений: 4

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Прошу помочь.
ВАЗ 2107 (i)

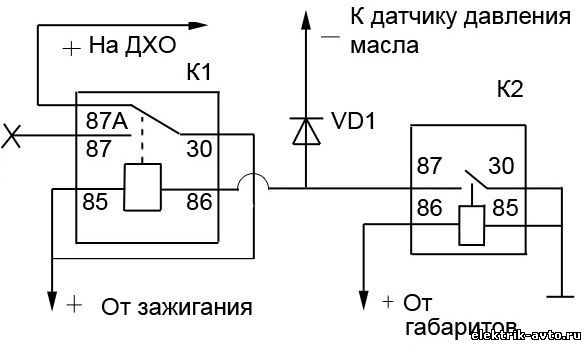

Схема установки ДХО: (см.прикрепленный файл)
Все выполняется, как планировалось схемой:
1. ВКЛ. зажигание - ДХО не горят, загорается лампочка давления масла.
2. ВКЛ. стартер - тухнет лампочка давления масла, загораются ДХО.
3. Сигнализация (мигание) дальним светом на ДХО не отражается - горят непрерывно.
4. ВКЛ. габариты - ДХО тухнут и далее при включении ближнего и  ПОСТОЯННО дальнего света ДХО НЕ загораются.
5. ВЫКЛ. свет и габариты - ДХО зажигаются.
6. ВЫКЛ. двигатель - ДХО тухнут.
Казалось бы, все, как и положено. Но есть одно НО: когда включаешь габариты (и далее - ближний и дальний свет), на приборной панели загорается лампочка давления масла, которая тухнет только при отключении габаритов (света).
Понятно, с такой непоняткой ездить нельзя.
Как избавиться от этого?
Прикрепления: 7243687.jpg(23Kb)


ВАЗ 2107 (i)

Сообщение отредактировал lyushiK - Воскресенье, 27.09.2015, 18:27

aleksjudДата: Понедельник, 28.09.2015, 00:02 | Сообщение # 10
Самый полезный участник форума2016.
Группа: Друзья
Сообщений: 1954

Миним.выплата 100р.
Репутация: 37
Статус: Offline
lyushiK, схема нормальная. вы неправильно что то подключили или неправильно поставили диод не в ту сторону или он вообще пробит.

Учись у прошлого, живи сегодня, надейся на завтра. Самое важное в жизни — это не переставать задавать вопросы.

lyushiKДата: Понедельник, 28.09.2015, 07:20 | Сообщение # 11
Рядовой
Группа: Пользователи
Сообщений: 4

Миним.выплата 100р.
Репутация: 0
Статус: Offline
aleksjud,
диод стоит, вроде, правильно: переставляю и в обратку он не пускает - схема не работает (это уже второй по счету диод, поменял просто так, для достоверности).
Предчувствие, все-таки дело в диоде. Понимаю, что может полететь в любой момент.
Вопросы по диоду: 1. Какие должны быть его характеристики при покупке для этой схемы? 2. От чего может накрыться диод. Как это проверить тестером (он у меня есть, но умею только мерять напряжение).
Собрал уже "вчистую": все заизолировано, внимательно, аккуратно, никаких соприкосновений. Но почему "минус" на лампочку пробивает? Все подключения "под капотом", из салона ничего не брал.
Неделю бьюсь с этим, перепробовал всякие схемы с интернета, внушила доверие именно эта схема. Вчера поездил по городу без габаритов - лампочка давления масла ни разу не загорелась, значит, датчик давления масла рабочий.
В интернете встретил лишь одну запись по лампочке давления масла - у товарища горела вполнакала, но у него схема была из одного 5-ти контактного реле, посоветовали ему добавить второе реле и...тишина 3 года.
Обнадежил этот сайт, т.к. он по ответам "свежий", на остальных - 2-3-4-х годичной давности.


ВАЗ 2107 (i)

Сообщение отредактировал lyushiK - Понедельник, 28.09.2015, 11:15

HunterДата: Понедельник, 28.09.2015, 15:27 | Сообщение # 12
Сержант
Группа: Пользователи
Сообщений: 38

Миним.выплата 100р.
Репутация: 1
Статус: Offline
Диоды берите от диодного моста, на них есть ряд маленьких диодов, это диоды для самовозбуждение генератора, по харак-кам они самые то. На сколько помню они идут на 50В И 5А, для ДХО я их использовал... Попробуйте их, а схема в принципе все норм...

lyushiKДата: Понедельник, 28.09.2015, 16:30 | Сообщение # 13
Рядовой
Группа: Пользователи
Сообщений: 4

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата Hunter ()
Диоды берите...
Спасибо, взял на вооружение.


ВАЗ 2107 (i)

Андрей_Дата: Среда, 30.09.2015, 22:02 | Сообщение # 14
Рядовой
Группа: Пользователи
Сообщений: 9

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата Fire ()
Да. Китайцам привет.
Поставил ДХОшки наконец то. Китай есть китай, светит нормально. Но плафоны установили вверх ногами. Если ставить так чтобы все метки было ногами вниз, получается одна фара светит вверх, другая вниз. Одну поставил вверхногами, надписи на плафоне получились перевернутые, светит вместе с другой нормально, одинаково.

FireДата: Четверг, 01.10.2015, 01:08 | Сообщение # 15
Генералиссимус
Группа: Пользователи
Сообщений: 1707

Миним.выплата 100р.
Репутация: 29
Статус: Offline
biggrin

Ярославль. Ремонтирую лично.
