Ситуация такая. Снял я датчик, при замере сопротивления на подогреве (два белых провода) ничего не показало. При замере вольтажа на сигнальных проводах и одновременном нагреве датчика напряжение выросло как и должно быть. Самое интересное дальше: провода все прозвонил, все нормально. Вставил датчик в фишку не вкручивая его в трубу и на обоих белых проводах при включенном зажигании показало напряжение, на плюсовом 11.9 В на минусовом 9.8 В. Как такое может быть?
PS ошибку сбросил, пока ехал домой ошибка не вылезла пока

Добавлено (16.12.2016, 12:25)
---------------------------------------------
Съездил по делам ошибка вылезла

Везде нужна сноровка, смекалка, монтировка

Андреи

Гуру-практик.

Группа: Модераторы

Сообщений: 3403

Репутация: 59

Статус: Оффлайн

Сообщение # 32 13:59 16.12.2016

Там идет ШИМ не заморачивайтесь.

alex-suz

Лейтенант

Группа: Друзья

Сообщений: 79

Репутация: 4

Статус: Оффлайн

Сообщение # 33 14:04 16.12.2016

ШИМ? Т.е это нормально?
Так какой именно резистор мне покупать, выбрал вариант с реле. И реле кстати какое и как подключать его?

Везде нужна сноровка, смекалка, монтировка

Андреи

Гуру-практик.

Группа: Модераторы

Сообщений: 3403

Репутация: 59

Статус: Оффлайн

Сообщение # 34 15:00 16.12.2016

Вата два максимум,но опять повторяю не факт что сработает,в.озможно придется пробовать вариант с 10 Ваттным

alex-suz

Лейтенант

Группа: Друзья

Сообщений: 79

Репутация: 4

Статус: Оффлайн

Сообщение # 35 15:25 16.12.2016

Ну вернуть провода в исходное положение не долго если не получится. Вы мне напишите какой именно резистор нужен 1кОм 10 Вт SQP или PRW или TBO. И про реле поподробнее

Везде нужна сноровка, смекалка, монтировка

Андреи

Гуру-практик.

Группа: Модераторы

Сообщений: 3403

Репутация: 59

Статус: Оффлайн

Сообщение # 36 15:39 16.12.2016

Резистор 10 Ом какой кОм?! у вас что нагреватель килоомный!? Реле малогабаритное обычно ставлю,легче спрятать,смысл в том что при проверочных,кратковременых импульсах или перед включением постоянного питания подогрева Л.З. ЭБУ видит правильное сопротивление нагревателя а уже при включении постоянного питания реле размыкает контакт выключая сопротивление из цепи,в результате при постоянном вкл. питании резистор не греется.Но если ЭБУ постоянно регистрирует ток текущий в цепи такой вариант не подойдет,и надо будет пробовать вариант с постоянно включенным в цепь сопротивоением,а если мозги еще и считают зависимость нагрева,тока и др параметров то и такой вариант не пройдет.Так что у вас с катом?

Андреи

Гуру-практик.

Группа: Модераторы

Сообщений: 3403

Репутация: 59

Статус: Оффлайн

Сообщение # 37 15:46 16.12.2016

Возможно катализатор вообще у вас выбит,и ошибку пишет не из-за подогрева Л.З. А тип резистора использую КЕПРу т.е. какой есть под рукой.......

alex-suz

Лейтенант

Группа: Друзья

Сообщений: 79

Репутация: 4

Статус: Оффлайн

Сообщение # 38 17:20 16.12.2016

Катализатор в норме, так как недавно менял гофру, она стоит как раз после катализатора и ЛЗ. У нас в "Чип и Дип" есть все вышеуказанные резисторы в наличии и стоят копейки, но надо ехать в область. Малогабаритное реле тоже в радиодеталях продается или в автомагазах и сколько контактов? А про 10 ком это вы мне так написали

Добавлено (16.12.2016, 16:24)
---------------------------------------------
Вы мне скинули 1ком 10 вт SQP

Добавлено (16.12.2016, 17:20)
---------------------------------------------
Единственное что в момент, когда PCM решит переключиться на замкнутый контур (лямбды прогреты), то нижний ЛЗ ещё не выйдет на рабочую температуру, неверные будут показания датчика, до его полного прогрева, хотя я могу ошибаться

Везде нужна сноровка, смекалка, монтировка

Андреи

Гуру-практик.

Группа: Модераторы

Сообщений: 3403

Репутация: 59

Статус: Оффлайн

Сообщение # 39 18:08 16.12.2016

Где я вам написал про 1 кОм,видимо пора очки мне носить а не молодится,в общем эксперементируйте.

alex-suz

Лейтенант

Группа: Друзья

Сообщений: 79

Репутация: 4

Статус: Оффлайн

Сообщение # 40 18:39 16.12.2016

Андрей расскажи про реле, я такое не слышал

Добавлено (16.12.2016, 18:39)
---------------------------------------------
вернее про малогабаритное

Везде нужна сноровка, смекалка, монтировка

Андреи

Гуру-практик.

Группа: Модераторы

Сообщений: 3403

Репутация: 59

Статус: Оффлайн

Сообщение # 41 20:20 16.12.2016

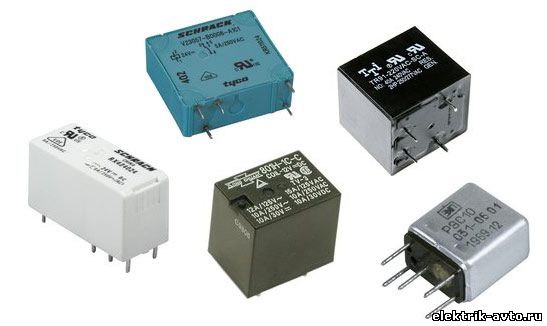

Ну реле я имел ввиду малогабаритные что исп. в сигнализациях и пр. автохламе который снимаю с авто,я не жадный просто они действительно удобные,из фото самые лучшие это РЭС-10 у меня еще советские,с радиорелейных блоков.

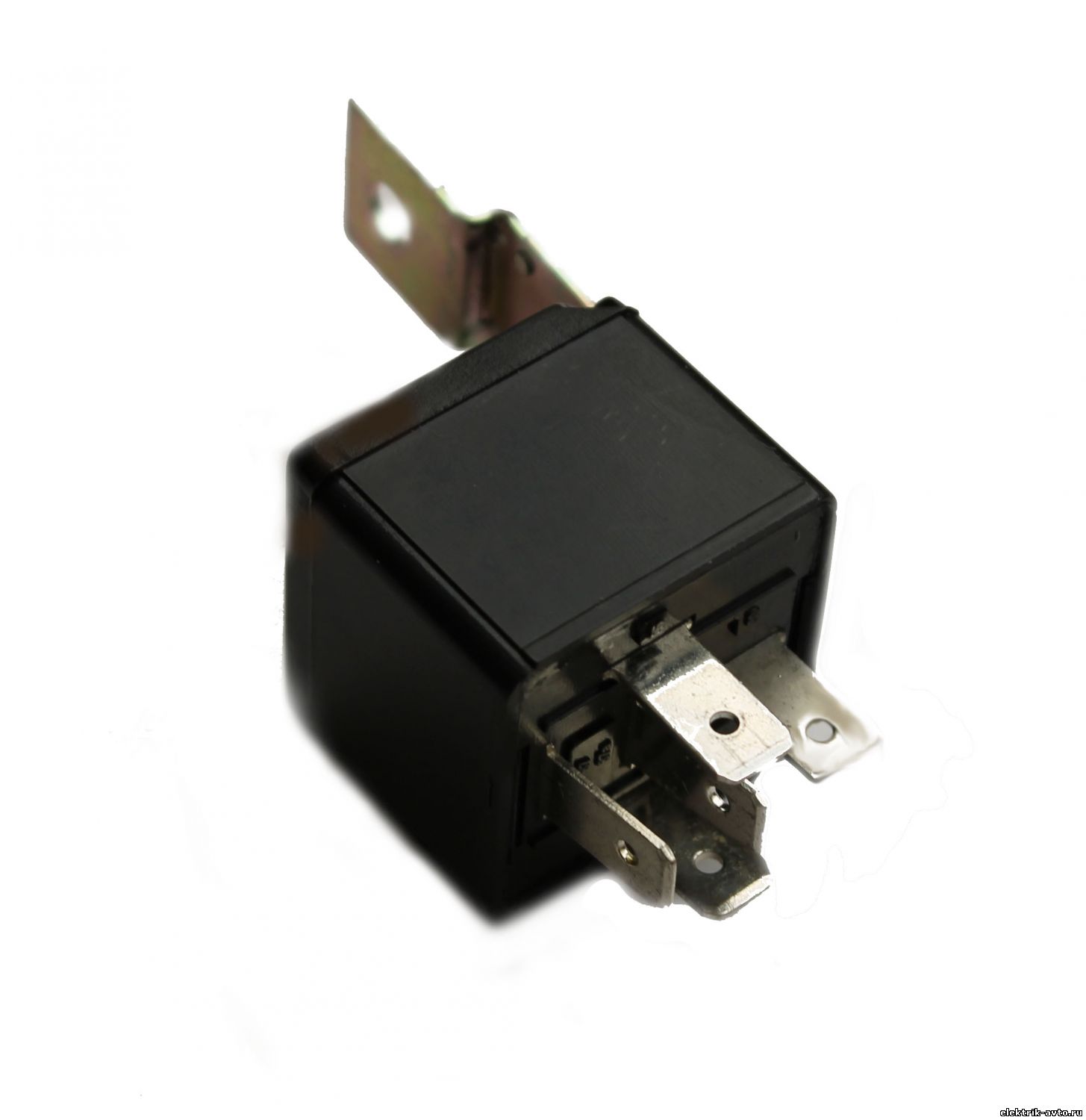

Вы можете приобрести обычное автомобильное реле,если с обманкой ничего не выйдет его можно использовать для других нужд,например на противотуманки или доп. сигнал

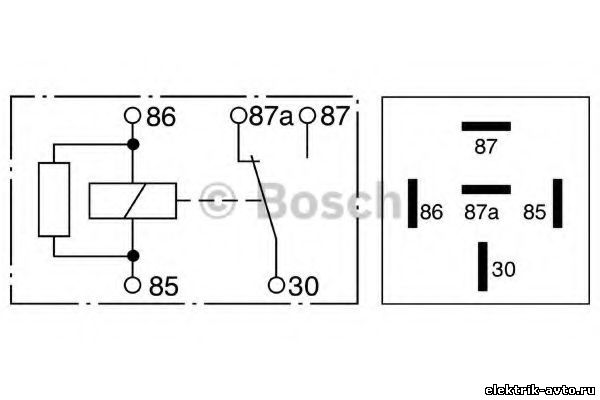

Внизу та-же схема только уже с нанесёнными номерами выводов,у реле вверху циферки возле клемм,и к нему лучше купить колодку/гнездо с проводами и провода уже подсоединять к цепи.
