Схема лямбда зонда
Snoopy35
Рядовой
Группа: Пользователи
Сообщений: 1
Репутация: 0
Статус: Оффлайн

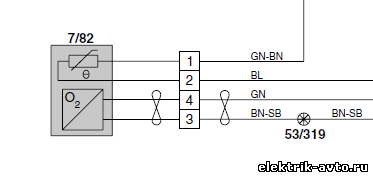

Добрый вечер ! Помогите разшифровать схему датчика кислорода.
Что 1,2 подогрев лямбды я понял, а вот 3,4 не понятно где сигнальный провод где земля. Помогите в схемах плохо понимаю!! Заранее спасибо!
Прикрепления: 1667074.png (258.5 Kb)
Андреи
Гуру-практик.
Группа: Модераторы
Сообщений: 3403
Репутация: 59
Статус: Оффлайн

Там тоже всё понятно нет разницы,куда массу а куда сигнал,единственное я бы проверил тестером не идет ли один из этих проводов на корпус лямбды и соответственно на экран,сам элемент я бы не советовал проверять омметром,т.е. один щуп на корпус зонда другим по очереди на два провода,контакта нет?Тогда точно без разницы где сигнал а где земля.
aleksjud
Ушел,но обещал вернутся.
Группа: Друзья
Сообщений: 2051
Репутация: 38
Статус: Оффлайн

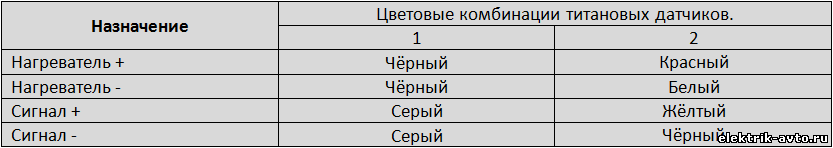

.вот погляди фото
Сообщение отредактировал aleksjud - Среда, 07.09.2016, 21:13
Прикрепления: 2119361.png (482.6 Kb)

я ушел. кому если буду нужен пишите на почту. адресс есть.
aleksjud
Ушел,но обещал вернутся.
Группа: Друзья
Сообщений: 2051
Репутация: 38
Статус: Оффлайн

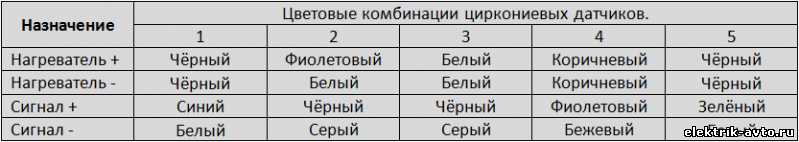

вот погляди по распиновкам.
Прикрепления: 6403163.png (444.1 Kb)

я ушел. кому если буду нужен пишите на почту. адресс есть.
Андреи
Гуру-практик.
Группа: Модераторы
Сообщений: 3403
Репутация: 59
Статус: Оффлайн

Надо бы отксерить и на стену как памятку прилепить,там уже висят типы ламп,виды предохранителей и пару обнаженных теток(не моё но по фэн-шую как часть обязательного интерьера) а рядом шутливый прейскурант цен в автосервисе


иногда пригождаются такие памятки,только вот Snoopy35, исчез и спасибо пока не сказал,а вообще Л.З. как и расходомеры и вообще инжекторы или CDI это зло,карбюратор и TDI это сила .  smile
Но приходится этим злом вплотную заниматься.  cry
Прикрепления: 6133518.jpg (98.2 Kb)

Андреи
Гуру-практик.
Группа: Модераторы
Сообщений: 3403
Репутация: 59
Статус: Оффлайн

Ну что тему закрываем????
aleksjud
Ушел,но обещал вернутся.
Группа: Друзья
Сообщений: 2051
Репутация: 38
Статус: Оффлайн

походу дела да. ни вам спасибо не вам пока. никакого уважения  smile
я ушел. кому если буду нужен пишите на почту. адресс есть.
Андреи
Гуру-практик.
Группа: Модераторы
Сообщений: 3403
Репутация: 59
Статус: Оффлайн

Хотя человек появлялся видимо сам разобрался и рано панику поднял.
aleksjud
Ушел,но обещал вернутся.
Группа: Друзья
Сообщений: 2051
Репутация: 38
Статус: Оффлайн

тем более раз появлялся и молчит значит ему не надо.
я ушел. кому если буду нужен пишите на почту. адресс есть.
alex-suz
Лейтенант
Группа: Друзья
Сообщений: 79
Репутация: 4
Статус: Оффлайн

народ подскажите: сигнал об ошибке «обрыв цепи подогрева» поступает через сигнальный провод или же через эти два провода которые и отвечают за обогрев? Просто 3 датчика сменил уже (не оригинал) и хочу сделать эмулятор
Везде нужна сноровка, смекалка, монтировка
Андреи
Гуру-практик.
Группа: Модераторы
Сообщений: 3403
Репутация: 59
Статус: Оффлайн

Авто какое,обычно в ЭБУ залиты показания что должно идти от Л.З.,ВЫ ПИТАНИЕ НА ПОДОГРЕВ ПРОВЕРЯЛИ???  Или вам тупо эмулятор и никакого гемороя.
alex-suz
Лейтенант
Группа: Друзья
Сообщений: 79
Репутация: 4
Статус: Оффлайн

Авто Ford Escape 2005 г. Питание идет 12в. Ситуация такая: вылетает постоянно ошибка обрыв цепи подогрева ЛЗ (второй после катализатора) и большой расход пока он не прогреется выхлопными газами, да и "чек" глаза уже мозолит. Вот я и думаю сделать эмулятор, соответственно и вопрос. Когда прогревается расход и работа двигателя в норме, значит сам ЛЗ работает

Добавлено (15.12.2016, 20:54)
---------------------------------------------
Все эмуляторы рассчитаны на работу сигнала, вот и думаю стоит ли овчинка выделки


Везде нужна сноровка, смекалка, монтировка
Андреи
Гуру-практик.
Группа: Модераторы
Сообщений: 3403
Репутация: 59
Статус: Оффлайн

Как я понял подогреватель Л.З.цел и питание на него идет,просто ставите универсальные Л.Зонды и ЭБУ их не опознаёт.
alex-suz
Лейтенант
Группа: Друзья
Сообщений: 79
Репутация: 4
Статус: Оффлайн

ЛЗ я ставлю не универсальные, а аналоги. Фишку не перепаивал, аналоги подходят без переделок. А вот спираль подогрева нарушена, проверить  никак, мерил ток на фишке

Добавлено (15.12.2016, 22:07)
---------------------------------------------
Вот поэтому и идея взять родной ЛЗ и сделать обманку. А так как от автоэлектрики немного отдаленный и спросил по какому проводу идет сигнал об ошибке

Добавлено (15.12.2016, 22:11)
---------------------------------------------
родной ЛЗ оригинал, не выбросил, тоже обрыв цепи подогрева


Везде нужна сноровка, смекалка, монтировка
Андреи
Гуру-практик.
Группа: Модераторы
Сообщений: 3403
Репутация: 59
Статус: Оффлайн

Цитата alex-suz ()
не универсальные, а аналоги
И чего у всех обрыв нагрева,странно,обманки ставлю заводские за счет клиента,сам лепил но зачастую не работали,т.е. проверенной схемы на форды нет,тем более на относительно "свежие" smile ,проще перепрограммировать на Евро- поменьше,если конечно выйдет,мог бы скинуть вам ряд схем обманок но не хочу иметь ваши мозги,потому-что не факт,и не проверено на Ф.Э. 2005 Г,кстати катализатор выбит?
